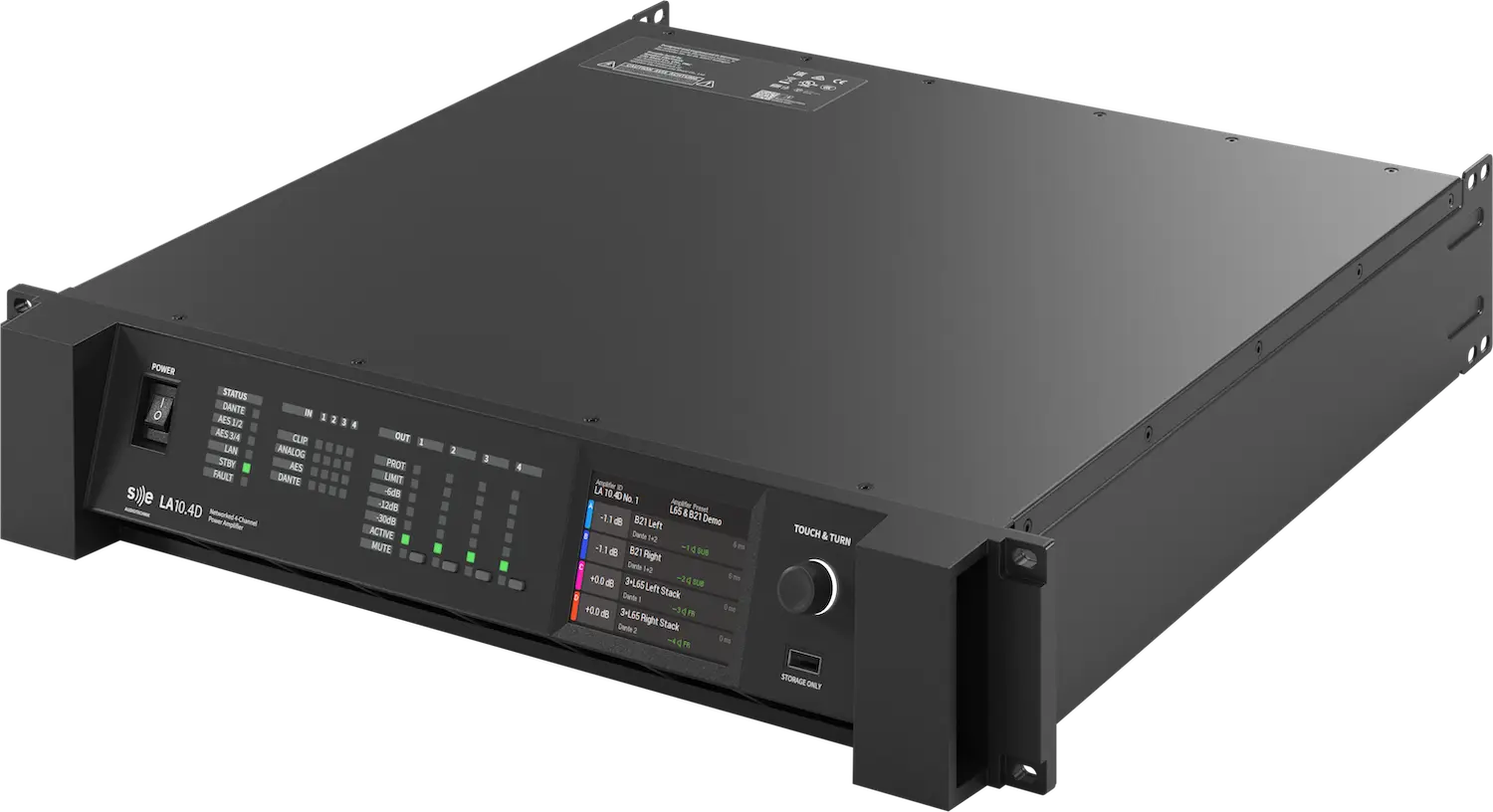

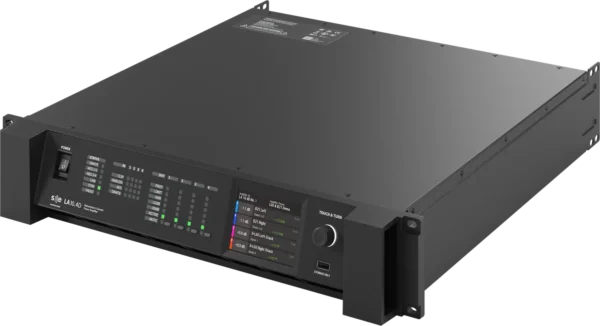

LA 10.4D Dante
Wir haben den LA 10.4D Dante für maximale Flexibilität bei der Steuerung und dem Antrieb von Lautsprechersystemen entwickelt. Der 4-Kanal-Verstärker mit 4x 2.500 W ist auf unser SE-Produktportfolio zugeschnitten – von Line-Array-Systemen über Subwoofer bis hin zu Punktschallquellen-Lautsprechern und Monitoren. Speaker-Presets sorgen für die höchstmögliche Leistung und sind auf verschiedene Anwendungen optimiert. Mit dieser Funktion lassen sich individuelle Setups mit perfekt abgestimmten Klangeigenschaften verwirklichen.
Der persönliche Assistent (SE Mission Control) ermöglicht zudem eine vollständige Funktionsüberwachung. Die Signalverarbeitung wurde optimiert und alle Parameter können zentral und flexibel eingestellt werden.
Mit diesem Kernstück ist es einfach den Überblick zu bewahren: Das Kraftwerk verfügt über einen hochwertig verarbeiteten integrierten DSP, einen Dante®-Netzwerk-Audioanschluss und eine Netzwerkfernsteuerung. Um das System einzustellen, stehen zuverlässige Werkzeuge zur Verfügung, z.B. EQs, Delays und FIR-Filter.

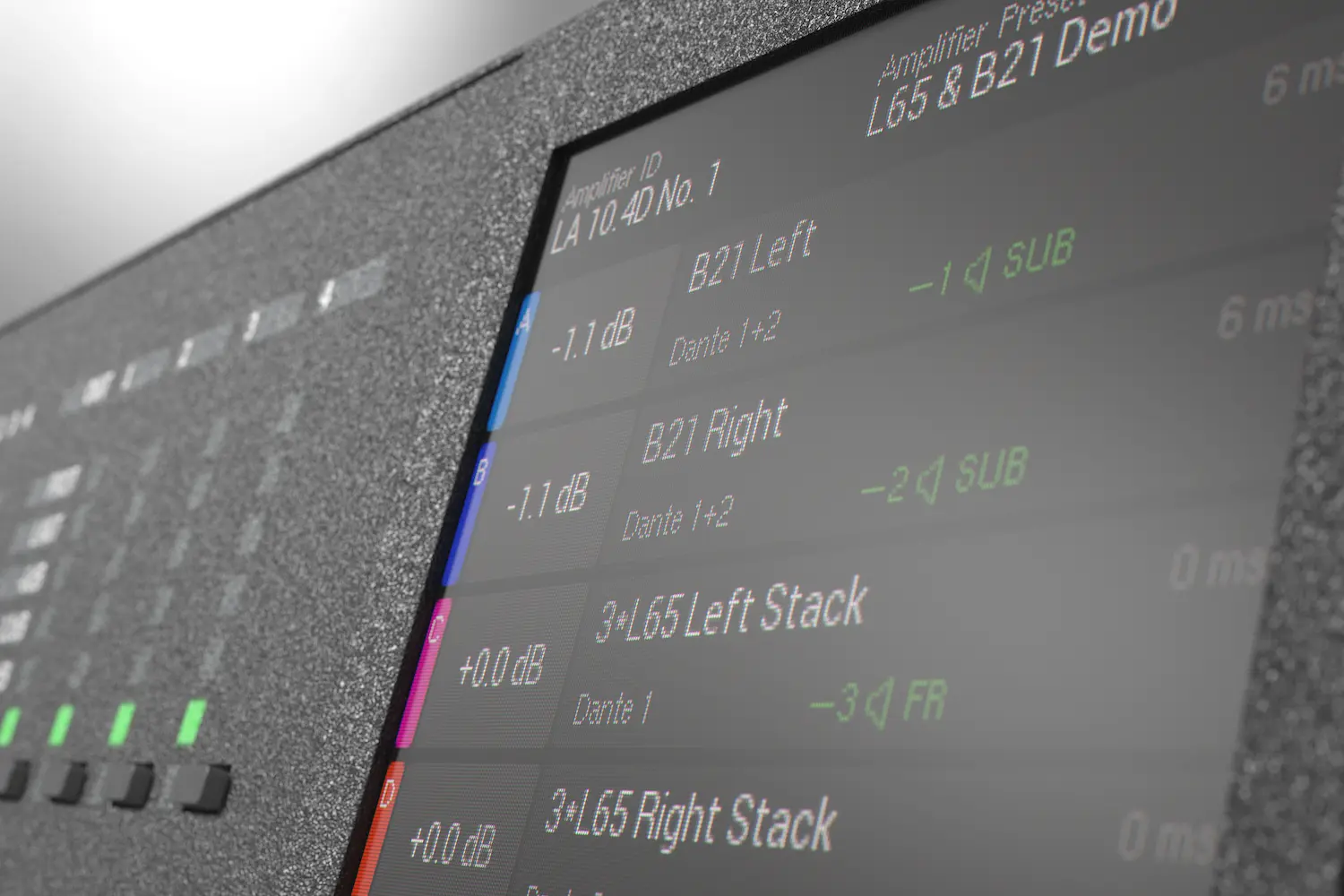

Alle Parameter können mit der SE Mission Control Software oder direkt am Verstärker über den LCD-Touchscreen bearbeitet werden. Die intuitive Benutzeroberfläche gewährleistet eine einfache Bedienung, die an den persönlichen Workflow angepasst werden kann. Custom-Controller ermöglichen eine parameterübergreifende und gruppenweise Steuerung. Es kann selbst definiert werden, welche Parameter zur direkten Interaktion mit dem L-Line System zur Verfügung stehen sollen. Eigene Einstellungen könne in den User-Presets abgelegt werden. Für einen sicheren Betrieb werden Presets und Custom Controller unmittelbar im Verstärker gespeichert.
Technische Details
| Modellname | LA 10.4D Dante |
|---|---|
| Typ | Netzwerkfähiger DSP-Verstärker mit 4x BTL Class-D Modulen und kanalgetrenntem Schaltnetzteil |
| TECHNISCHE INFORMATIONEN | |
| ELEKTRISCHE DATEN | |
| Verstärkerkanäle | Vier |
| Ausgangsleistung* | 4 × 1200 W @ 8 Ω, 1 kHz, 1%THD 4 × 1400 W @ 8 Ω, 1 kHz, 2%THD 4 × 1700 W @ 4 Ω, 1 kHz, 1%THD 4 × 2500 W @ 4 Ω, 1 kHz, 2%THD 4 × 1400 W @ 8 Ω, 50 Hz, 4%THD 4 × 1500 W @ 4 Ω, 50 Hz, 4%THD |
| Minimale Lastimpedanz | 4 Ω (mit Stromstärkenbegrenzung) |
| Übertragungsbereich (Line In) (4 Ω) | 20 Hz bis 20 kHz: -1 dB |
| Dämpfungsfaktor | 8 Ω: > 500 @ 1 kHz 4 Ω: > 250 @ 1 kHz |
| Eingangsimpedanz | > 20 kΩ symmetrisch |
| Maximaler Eingangspegel | +23 dBu |
| Signal-Rausch-Abstand (Line-In/Lautsprecherausgang) | 110.7 dB, 113.5 dB(A) (@1500 W/8 Ω, +42 dBu) |
| Grundrauschen | -68.7 dBu (280 uV), -71.5 dBu(A) (200 uV(A)) |
| Kanalübersprechen | -97.8 dB |
| THD+N | < 0.0087% bei 175 W an 4 Ω (1/8 der Nennleistung) < 0.0095% bei 350 W an 4 Ω (1/4 der Nennleistung) |
| DSP | 48 kHz, 32 Bit SHARC DSP mit Fließkommaberechnung |
| System-Latenz | 1 ms bis 10 ms (abhängig von gewähltem Preset) |
| Schutzfunktionen | Kurzschluss, Überhitzung, Überspannung/-strom |
| Kühlung | Zwei Lüfter mit temperaturabhängiger Regelung Luftstrom: Von der Vorderseite zur Rückseite |
| Effizienz | Bis zu 70% |
| Leistungsaifnahme (PowerCON® summiert) | Aus: 3 W Betriebsbereit: 70 W bei 1/8 Leistung: 1000 W bei 1/4 Leistung: 2000 W bei 1/3 Leistung: 2666 W Spitzenleistung: 8000 W |
| Anschaltstrom (PowerCON®) | 40 A (<1 ms) beim Anschluß an die Netzstromversorgung 9 A (<250 ms) beim Anschalten |
| Nennstrom (PowerCON®) | 9 A (230 VAC); 18 A (115 VAC) @ 1/4 der Nennleistung |
| Betriebsspannung | 90 – 265 VAC 50/60 Hz |
| HARDWARE DATEN | |

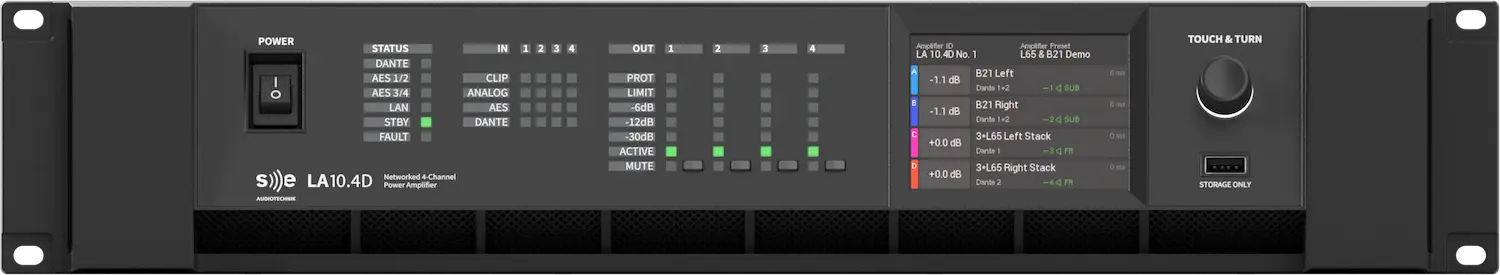

| Indikatoren | 4x Signaleingangspegel LED: -30dB, -12dB, -6dB, Clip 4x KANAL-LED: Mute, Active, -30dB, -12dB, -6dB, Limit, Protect 6x Status-LED: Dante, AES1+2, AES3+4, LAN, Stand-By, Fault |
| Display | 3.5" TFT berührungsempfindliches Farbdisplay; 320 x 240 Auflösung; RGB |
| Bedienelemente | Drehrgeler mit Tastenfunktion Touch Screen 4x Kanal- MUTE Ein-/Aus-Schalter |

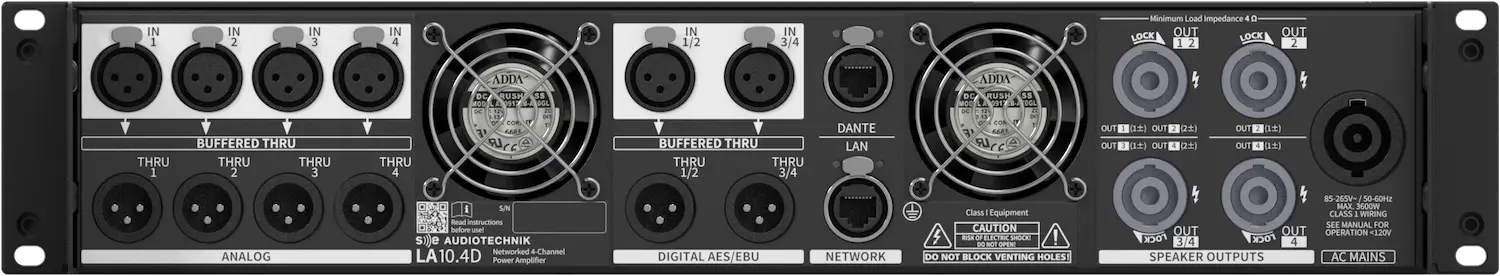

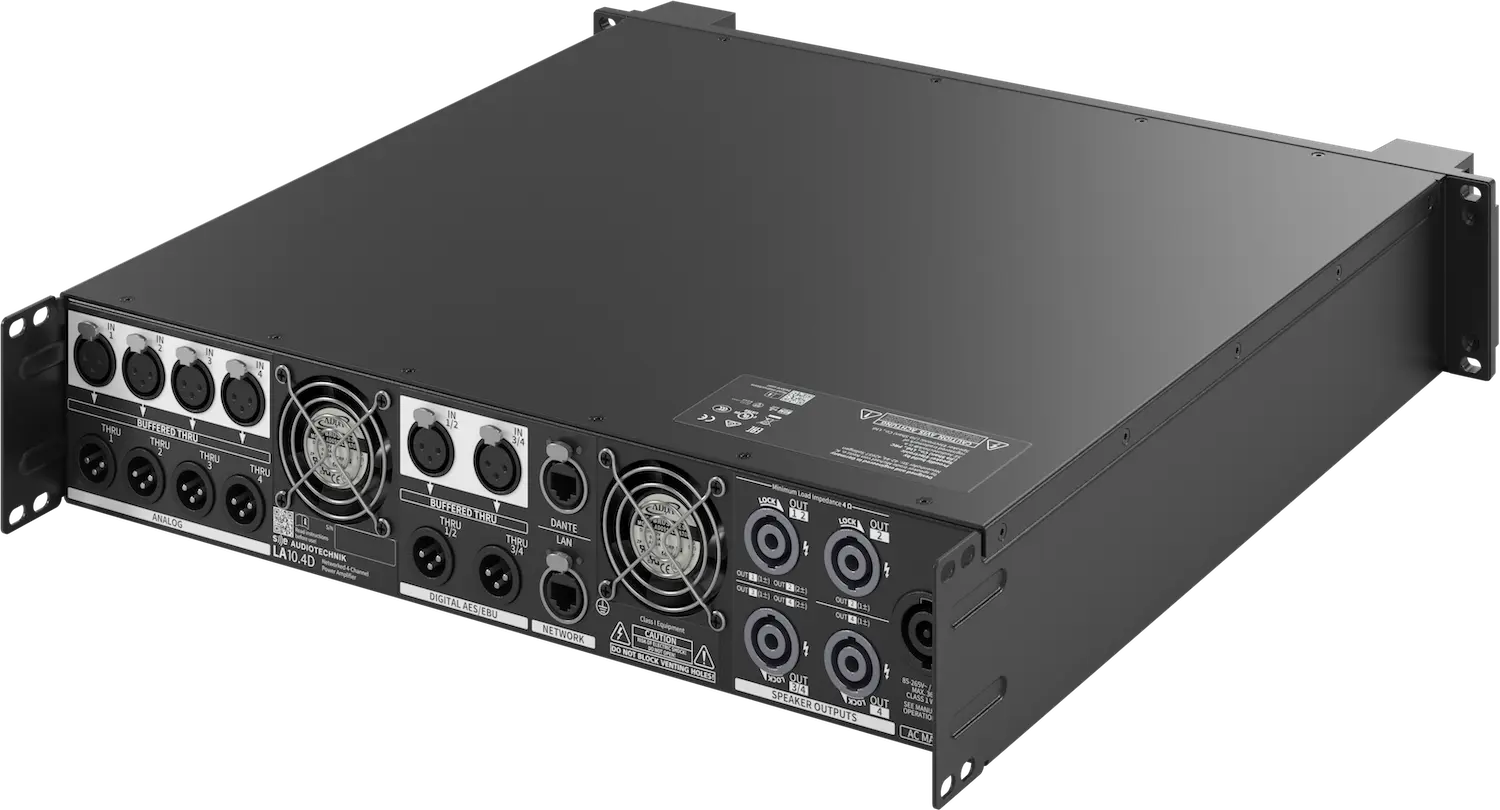

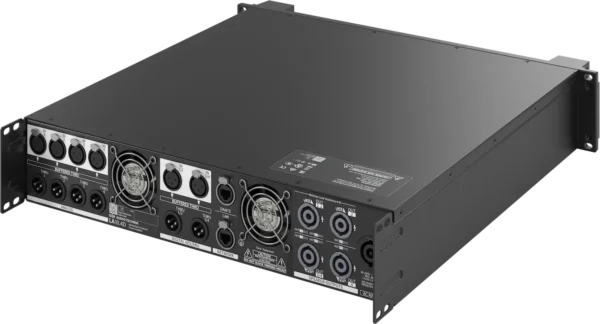

| Eingangs-Anschlüsse | 4x XLR 3-pin (m) Line-Level-Eingänge und gepufferte Link-Ausgänge 2x XLR 3-pin (m) AES/EBU Eingänge und gepufferte Link-Ausgänge 1x Dante® über etherCON® Terminal (optional) 1x Netzwerksteuerung über etherCON® Terminal 1x Fronseitiger USB-Anschluss |
| Ausgangs-Anschlüsse | 4x Neutrik SpeakON® NL4 Ausgänge |
| Strom-Anschlüsse | 1x Neutrik PowerCON® 32 A |
| SOFTWARE DATEN | |
| Signalbearbeitung | Level, EQ, Delay, Phase, RMS Limiter, Peak Limiter, IIR/FIR Filter |
| Systemkonfiguration | Werkseinstellungen für SE Audiotechnik Produkte (Factory Presets) Speicherung und Aufrufen von Nutzereinstellungen (User Presets) |
| Fernsteuerung über Netzwerk | Individuelle Steuerung und Einstellungen von Kanälen, Verstärerverbünden und gruppierten Parametern |
| Anzeigen | Temperatur, Lüfter-Drehgeschwindigkeit, Spannung, Verbindungsstatus, Fehlermeldungen, System-Ereignisse, Laufzeit |
| MECHANISCHE DATEN | |
| Produktabmessungen [H × B × T] | 89 × 483 × 480 mm / 2 HE |
| Nettogewicht | 14,5 kg |
| Verpackungsabmessungen [H × B × T] | 183 × 650 × 565 mm |
| Gesamtgewicht | 16,5 kg |
| Gehäuse | Aluminium Frontplatte, Stahlgehäuse |
| Rackmontage | Vier frontseitige 6 mm Ovalaussparungen |
| Temperaturbereich (Betrieb): | [5°C ; 40°C] |
| Temperaturbereich (Lagerung) | [-20°C ; 90°C] |
| Schutzklasse: | IP20 |
| ANMERKUNG | |
| * | Gemäß CEA-2006. (gerundet) |
